DepotVacuum -  La solution déchargement par vacuum pour le déchargement sûr des petites pièces et micro-pièces directement de la machine-outil par aspiration à vide

Avec des petites pièces particulièrement fragiles de 1.0 à 10.0 mm de diamètre, un système classique de déchargement des pièces par bande transporteuse ou glissière peut entraîner la perte de pièces dans la machine-outil suite à une détérioration.

C’est pourquoi Mecha a développé la solution déchargement par vacuum DepotVacuum. Elle permet d’aspirer directement des petites pièces ou des micro-pièces par le vide au moyen d’un tuyau et de les déposer dans les containers de DepotMini. Le vide est créé par un générateur de vide pneumatique et peut être régulé en fonction du besoin d’aspiration. Un filtre nettoyable est monté en amont du générateur de vide afin d’éviter son encrassement, par exemple par des copeaux. En cas de besoin, ce filtre peut être nettoyé et réutilisé.

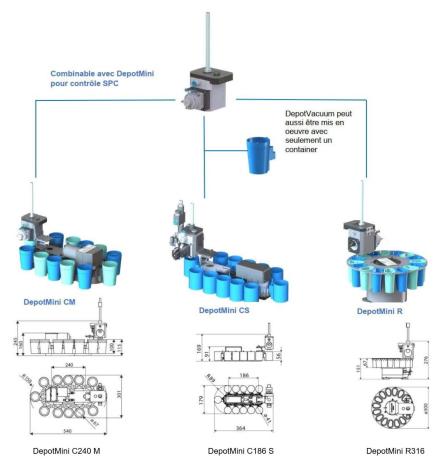

DepotVacuum peut être utilisé avec toutes les versions de DepotMini. Associé à DepotMiniDepotVacuum garantit ainsi un déchargement sûr des pièces, même pour des petites pièces et micro-pièces particulièrement fragiles, ainsi qu’un dépôt des pièces traçable et sans détérioration.


Possibilité d‘emploi:

Pour des petites pièces et micro-pièces fragiles de 1.0 – 10.0 mm de diamètre.

Vue d'ensemble des avantages:

  • Déchargement sûr des petites pièces et des micro-pièces particulièrement fragiles
  • Dépot des pièces traçable, sans perte et détérioration en association avec DepotMini
  • Longueur du tuyau d’aspiration jusqu’à 1.5 mètres

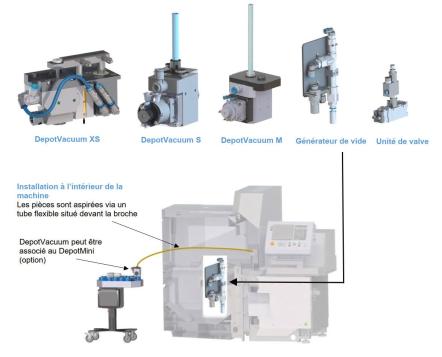

Vue d'ensemble des variantes DepotVacuum

XS
S
M
XS
DepotVacuum XS

DepotVacuum XS

Pièce Ø mm Longueur pièce mm Tuyau Ø mm (extérieur) Tuyau Ø mm (interieur)
env. 0.3 - 4 au max. 15 10 7


8 5.5


6 4


4 2.5


2 1.2
S
DepotVacuum S

DepotVacuum S

Pièce Ø mm Longueur pièce mm Tuyau Ø mm (extérieur) Tuyau Ø mm (interieur)
env. 3 - 5 au max. 25 10 7


8 5.5


6 4


4 2.5
M
DepotVacuum M

DepotVacuum M

Pièce Ø mm Longueur pièce mm Tuyau Ø mm (extérieur) Tuyau Ø mm (interieur)
env. 4 - 10 au max. 45 16 11


12 9


10 7


8 5.5


6 4
DepotVacuum
DepotVacuum
DepotVacuum

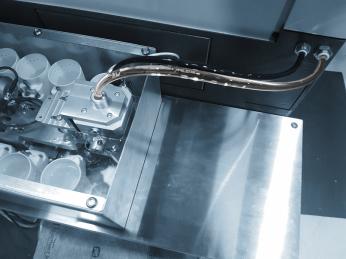

Tuyau flexible de DepotMini à l'intérieur de la machine-outil

DepotVacuum

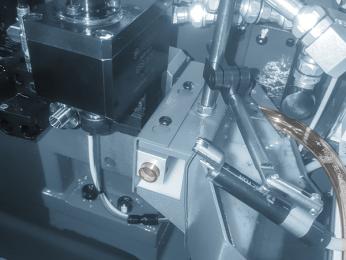

Tuyau flexible à l'intérieur de la machine-outil, face à la contre-broche

DepotVacuum

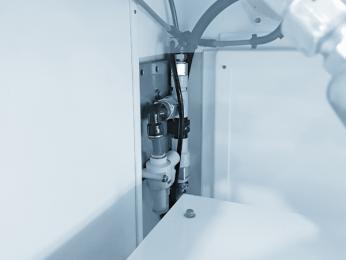

Générateur de vide monté en supplément à l'intérieur de la machine-outil
