Le palettiseur DepotMax - un système de stockage des pièces flexible et économique

Le DepotMax est un stockeur de pièces et palettiseur compact et automatique. Après l’usinage, il transporte délicatement les pièces au moyen d’une bande transporteuse d’amenée et procède à leur stockage intermédiaire par ordre chronologique dans des containers en plastique. Le « butler » breveté peut réceptionner automatiquement un maximum de 600 pièces à usiner jusqu’à une taille de 85 x 140 mm, indépendamment de leur géométrie. La tour de stockage peut ainsi, selon les besoins, être équipée de tôles amovibles et des containers en plastique. Le palettiseur  DepotMax peut être intégré à tous les tours à poupées fixes et fraiseuse à barre et ne nécessite pas de délais de mise en train. Même pour des tailles de lots réduites, le délai de retour sur investissement est court.

Les solutions de prélèvement proposées habituellement sur le marché présentent pour la plupart des inconvénients. Les produits en vrac ne permettent pas la traçabilité des pièces et n'exclut pas d'éviter des dommages aux pièces et les chocs. Les bandes transporteuses ne permettent pas non plus une traçabilité et prennent beaucoup de place. Les solutions automatiques de prélèvement, par exemple au moyen de robots, nécessitent des investissements élevés et un travail important de programmation et de transformation. De même, les changements de pièces entraînent de longs temps morts, d’où des coûts élevés. Les exigences croissantes de précision, de qualité des états de surface et de maîtrise statistique de la qualité (SPC) des pièces à usiner imposent des solutions spécifiquement adaptées à chacune d'elles. Pour satisfaire à ces exigences, la société MECHA a conçu et réalisé le système de stockage de pièces à fonctionnement automatique DepotMax pour la palettisation.

Vue d’ensemble des avantages:

  • Mis en œuvre possible de la maîtrise statistique de la qualité (SPC), du fait que le dépôt s'effectue dans l’ordre de production, ce qui garantit ainsi la traçabilité
  • Stockage des pièces et palettisation sans contact, afin d’éviter de rayer les surfaces
  • Système à fonctionnement automatique
  • Libre choix du positionnement pour toute installation CNC (tours à poupées fixes, fraiseuses à barre)
  • Prise en charge de différentes géométries des pièces à usiner sans opération de changement
  • Aucun préhenseur spécifique aux pièces nécessaire
  • Stockage de différents types de pièces à usiner dans la même tour
  • Containers de porte-pièces empilables
  • Possibilité de mode en vrac avec plusieurs pièces par compartiment et séparation des pièces à contrôler
  • Capacité du magasin de stockage des pièces adaptable
  • Indépendant de la commande de l’installation CNC

En savoir plus

DepotMax avec une machine

DepotMax

Pupitre opérateur avec command

Pupitre avec écran tactile indépendant de la machine d’usinage. Aucune interface avec la machine-outil (tours à poupées fixes, fraiseuses à barre) n’est nécessaire. Un capteur détecte automatiquement les pièces à déposer et mémorise les emplacements de containers occupés.

Tailles de containers 183 x 37 mm

DepotMax
Command

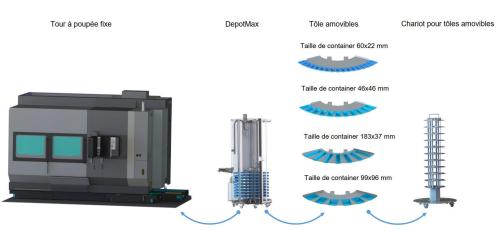

Vue d'ensemble DepotMax avec des variantes de containers

Pour des dessins détaillés, veuillez cliquer sur les images!

22 x 60
22 x 120
37 x 90
37 x 183
46 x 46
46 x 110
70 x 110
70 x 160
96 x 99
22 x 60
22 x 60

22 x 60

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
22 x 60 50 5 250 160 gr.
22 x 120
22x120

22 x 120

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
22 x 120 35 5 175 300 gr.
37 x 90
37 x 90

37 x 90

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
37 x 90 32 5 160 400 gr.
37 x 183
37 x 183

37 x 183

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
347 x 183 20 5 100 800 gr.
46 x 46
46 x 46

46 x 46

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
46 x 46 32 5 160 160 gr.
46 x 110
46 x 110

46 x 110

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
46 x 110 23 5 115 800 gr.
70 x 110
70 x 110

70 x 110

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
70 x 110 17 5 85 1500 gr.
70 x 160
70 x 160

70 x 160

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
70 x 160 14 5 70 1800 gr.
96 x 99
96 x 99

96 x 99

Taille de container mm Nombre de containers/étage Nombre étage Nombre containers Poids max./container
96 x 99 14 5 70 2200 gr.
DepotMax

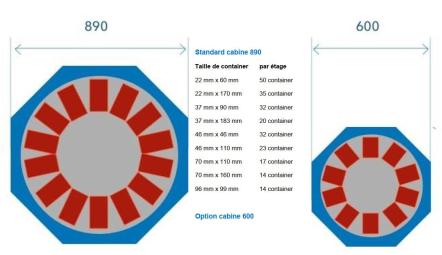

DepotMax - Comparaison des cabines

Kabinenvergleich

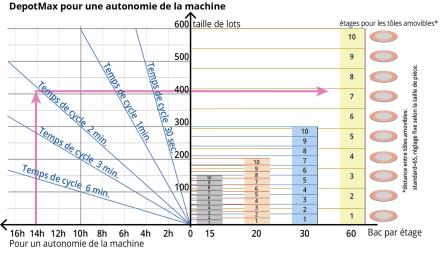

DepotMax pour une autonomie de la machine

Maschinenautonomie DepotMax
